HTN865B 150W高功率内置MOS提升芯片解决方案

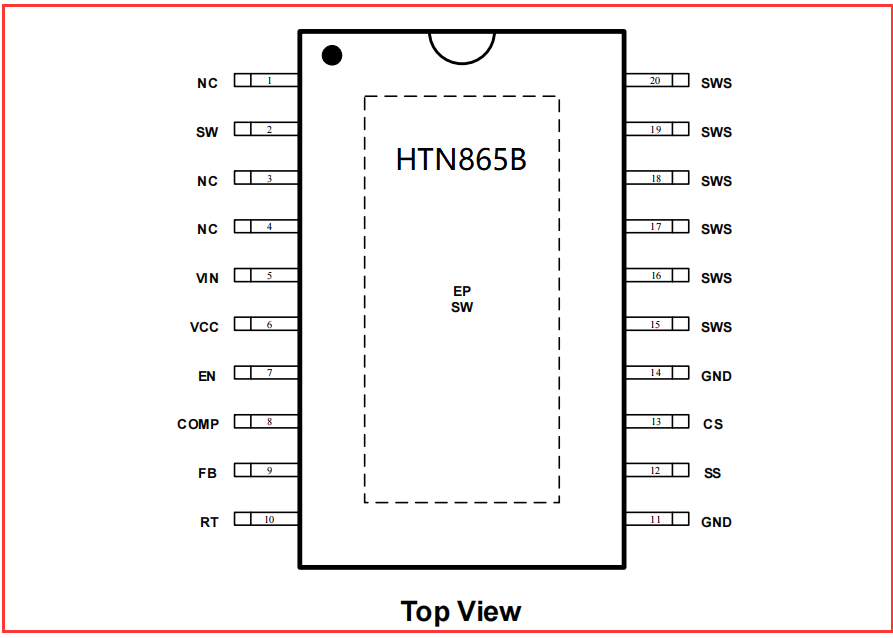

简介深圳Yongfurk Technology Co，Ltd促进了20A开关管中包含的36V输出和高电流异步DC-DC Boost IC-HTN865B，以响应对高功率增强应用的需求。 HTN865B采用了研究和开发技术和高级半导体技术的独特技术。它在重载过程中的工作效率超过95％，并且不需要外部散热器，并且可以稳定150W。概述HTN865B是一种高强度异步提升转换器，具有集成的8MΩ动力开关管，可为便携式系统提供出色的小尺寸解决方案。 HTN865B的输入电压为2.8V至36V，可以为不同的应用提供不同的电源方法。该设备是电流能力的20A传输，并且能够提供高达36V的输出电压。 HTN865B还支持可编程的软启动以及当前限制的可调节传输。 HTN865B通过外部RT引脚电阻调节传输频率，传输频率范围为100KHz-1000kHz。 HTN865B采用了峰值电流模式控制和外部补偿网络，以使系统更稳定，更灵活。 htn865b可以是-on，i -off by en。 Features ● Wide Input Power Range 2.8V-36V, Output Voltage Range: Up to 36V ● Built-in 40V 8MΩ Power Nmos Adjustable Switching Frequency 100k-1MHz Switch MOS Overcurrent Threshold Adjustable, Up to 20A Unvoltage Protection and Overheating Shutdown Protection ● Lead-Free Package, Etssop20 Application Bluetooth/Wi-Fi Speaker, Charging, Mobile Power, Electronic Cigarette,应用程序1，HTN865B PIN MAP 2，HTN865B PIN描述3，HTN865B DEMO申请图4，HTN865B DEMO BOARD PCB PCB PCB上层设计图5，HTN865B Demo 7，HTN865 Deco boartn 8，HTN865材料8，
